品牌：	OBL	过流部分：	机械隔膜式
驱动方式：	电机驱动	工作方式：	复试
泵特点：	微机座	材质：	工程塑料
泵轴位置：	卧式	性能：	防爆
叶轮数目：	复试	叶轮吸入方式：	单吸式
额定流量：	75	型号：	MB75PP
商标：	OBL	包装：	纸箱

苏州博普机械有限公司系专业代理、销售国际知名品牌化工泵、机械 设备的公司。公司集产品开发、销售、技术服务于一体，在引进高科技 产品方面的同时，创造了一种全新的与国际化工泵业界紧密合作的 模式，公司目前主要经营美国WILDEN气动隔膜泵、美国ARO气动隔膜泵/气动柱塞泵、美国威马气动隔膜泵、美国BSK气动隔膜泵、德国ALMATEC纯净级气动隔膜泵、意大利OBL计量泵、德国FLUX抽桶泵等产品。?

?

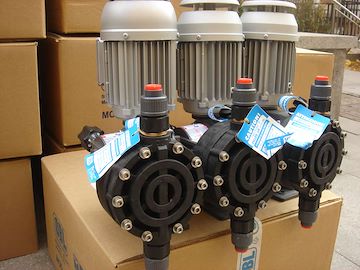

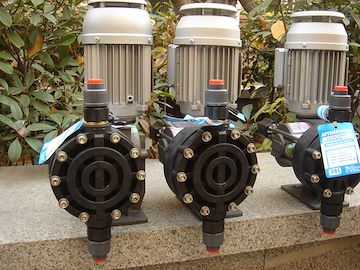

固化剂泵主要适用于树脂砂混砂机、玻璃钢机械等输送固化剂（苯磺酸），本泵为意大利原装进口机械隔膜泵，自带流量调节旋钮，泵头材料PP( 聚丙烯) ，隔膜为PTFE( 聚四氟乙烯) 。OBL 公司的MB 系列隔膜式固化剂泵是容积式往复计量泵。隔膜的每分钟冲程数由电机驱动的、内腔为溅油润滑式的、蜗轮蜗杆的传动决定。（看图1 ）
MB 机械隔膜式计量泵的吸程（隔膜向后冲程）由弹簧复位。
?
MB 系列固化剂泵的主要特征体现在一个的机械隔膜上，隔膜的往复式运动由偏心轮直接传递。
?
机械隔膜运作时，既能像柱塞一样产生一液流空间，又在偏心轮与输送的液体间充当一隔离器的作用。
?
MB 机械隔膜式固化剂泵有双重优点：
—???? 泵头无泄漏
—???? 无柱塞密封和相关的磨损问题
这是因为隔膜的特殊结构（专利），它承受了输送液体的全部冲击力，就像柱塞泵，保证了泵工作的线性流量。（
图表A ：流量线性曲线图
??????? OBL 机械隔膜的动作反应出柱塞泵的线性流量。左边图示表明了流量与调节比例间的线性比例关系。
?
流量
隔膜的往复运动之所以能使泵产生流量，应归功于泵头的进出口单向阀的作用（ ）
?
在进液阶段，进口单向阀打开（这是由隔膜产生的回复所致）而出口单向阀关闭；液体进入泵头，泵进入排液体阶段，在隔膜的压迫作用下，出口单向阀打开而进口单向阀关闭，液体穿过出口单向阀排出。
?
Page2:
理论流量
理论流量与隔膜动作时产生的每冲程流量相符合。图表中的对角直线的流量增加趋势是由隔膜的冲程数增加决定的。
?
实际流量
实际流量不可避免地要比理论流量小，这是由于液体流经各阀门时，在阀门的反应过程中会产生一定损失。二个流量间的比率取决于泵的容量有效率。此效率又与泵的大小、泵头型式（柱塞式或隔膜式）、输送液体、液体的粘度及工作压力等有关。（
?
手动调节流量
??????? 流量调节通过一个机械微调旋钮，以手动实现调节流量。
??????? 隔膜的冲程调节是无级和逐步的，而且可以在任何时间实现，不管泵是处于工作 状态还是非工作状态
